​비전검사기

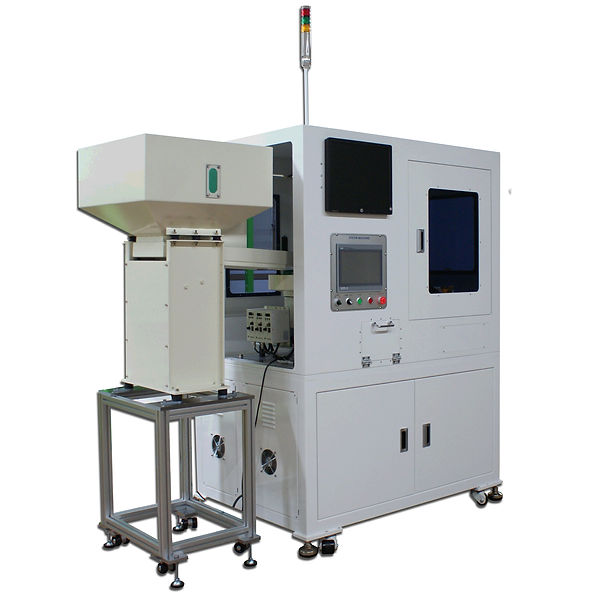

인덱스 테이블 비전 검사기 PVS-ID

Vision Inspection [Index Table]

PVS-ID 특징

PVS 비전검사 시리즈는 카메라로부터 얻은 영상정보의 분석처리를 통해 제품의 불량유무를 판단하고 분류하는 비전 검출로 다량의 제품을 빠르고 일관성 있게 검사하여 작업자의 직접 전수검사가 힘든 고속 생산 제품의 In-Line상에서의 활용됩니다.

특히 히 PVS-ID는 INDEX TABLE 방식으로 볼트 류, 로케이트 핀 류 등의 검사 분류에 적합한 장비입니다.

PVS-ID 동작

PVS-ID 구성

   제품 공급부 (내부)

​ INDEX TABLE

​ 검사 제품 배출부

       PC 모니터

​상세조작 터치패널

​기본조작 버튼

제품제어부

PVS-ID 검사제품

주요구성

PVS-ID 사양

전                  원

처    리    능    력

처    리    대    상

볼트류 ,  로케이트 핀 류 (금속, 플라스틱, 고무제품)

MAX. 400Piece/MIN.

처    리    내    용

치수검사, BURR 검사, 스크래치 검사, 오염, 내경겸

​검    사     방   식

​INDEX TABLE 검사 방

D       A       T      A

​그래프 생성저장, 작업데이터 저장 (엑셀)- 옵

공        압   (AIR)

5Mpa Clean Air

외     형     치     수

1100(W) X 500(D) X 1800(H) mm

 220V±10%, 50/60Hz, 단상, 소비전력 2.2Kw

설     치     환    경

 온도: 10~30 도    습도: 30~70%

중            량   (Kg)

800 Kg

PLC, PC, TOUCH PANEL

​제     어     방    식

옵                      션

​컨베이어 장치 및 박스 체인저

 * 상기 사양은 사전협의가 가능하며 제품개발에 따라 예고없이 변경 될 가능성이 있습니다.

 * 옵션을 포함한 PVS-ID

 * 옵션 컨베이어 장치
